舍弗勒 INA直線導引系統簡介 | 盛達利
2020-07-29 14:51:44
青島盛達利機電科技有限公司是新光智源集團子公司，成立于1997年，經過20多年的行業耕耘，現已發展成為舍弗勒中國機床行業最大的授權經銷商，主打優勢產品包括：德國舍弗勒 FAG/INA 進口軸承，優勢產品：直線導軌滑塊、精密主軸軸承、絲杠支撐軸承、重機軸承等，本期介紹產品 INA 直線導引系統。
舍弗勒集團是一家來自德國的家族企業，其名稱來自于其創始人喬治·舍弗勒（Georg Schaeffler）博士的姓氏。舍弗勒集團是全球范圍內生產滾動軸承和直線運動產品的領導企業，也是汽車制造業中極富聲譽的供應商之一。通過三個知名品牌－INA，F(xiàn)AG和LUK，舍弗勒集團積極活躍在汽車制造、工業制造和航空航天領域。舍弗勒集團汽車工業部憑借其在轎車和貨車的整體動力系統（發動機、底盤、變速箱和輔助裝置）中的專業技術成為幾乎所有汽車制造商和其它主要供應商的可靠合作伙伴。

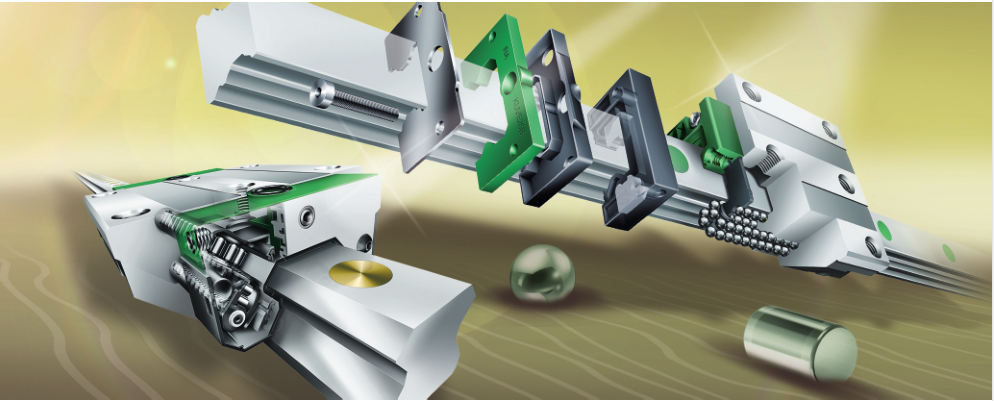

前言：包含直線導軌系統的機器設計，其性能與經濟性的成功是與它所使用的組件密不可分的。正是這個階段，該機器技術上的競爭力及隨后市場對于該機器的認同被確定下來。不過，標準軸承組件的布置必須與應用精確地匹配才能實現成功。
INA的直線導軌系統是緊湊型的直線導引系統，系統作為標準件成套提供，并具有高剛性及高承載能力。它們可以承受各方向的力-除運動方向以外-及可承受繞各個軸的扭矩，有多種精度和預載提供。所以它們適用于多種需求高的導引和定位要求的應用場合。
在大多數系列中，同一精度等級的滑塊及導軌可任意組合使用。這使得直線導引系統具有非常高的設計柔性并使得安裝簡化，庫存成本降低。
為了降低維護成本，直線導引系統具有潤滑油儲存槽。所以它們在很多應用中都是免維護的。
本期主要介紹以下兩個系列：直線循環滾柱軸承及導軌組件 、四列直線循環滾珠軸承及導軌組件 。
一、直線循環滾柱軸承及導軌組件
1.1 概述 ：
1.1.1 滿滾柱

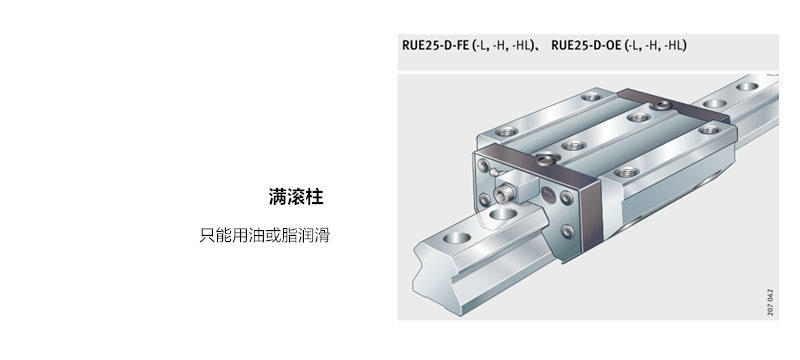

滿滾柱的直線循環滾柱軸承及導軌組件是INA直線系統中為高載荷而設計的。
主要應用在需要承受極高的載荷，仍能確保高剛度和精確的場合。
1.1.2 帶鏈?zhǔn)奖３旨?/span>
該系列與滿滾柱設計相比，滾動體由鏈?zhǔn)奖３旨軐?dǎo)引。
該設計比滿滾柱設計的噪音更低。但是由于保持架鏈的原因，在負載區的滾動體數目會有所減少。
由于在鏈?zhǔn)奖３旨馨姹局惺褂玫亩际羌娱L型滑塊，所以基本額定載荷和剛性特性與滿裝滾柱的標準型滑塊相似。
1.1.3 附件

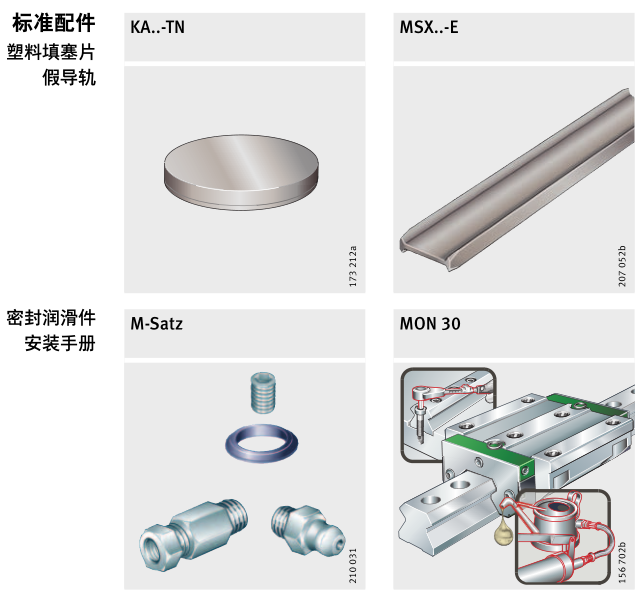

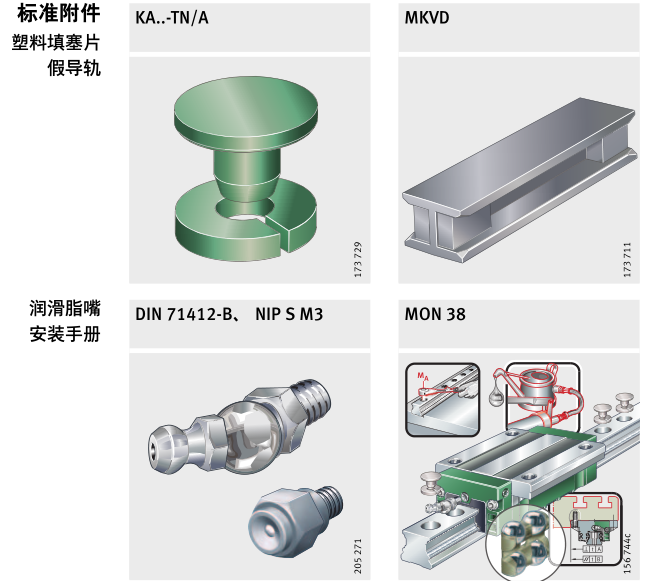

直線循環滾柱軸承及導軌組件擁有廣泛的附件。這其中包括導軌用填塞片和封蓋條以及相應的安裝工具(液壓安裝工具和壓入工具)。
對于潤滑和密封，有廣泛的KIT件。
夾緊滑塊的應用可以提高周圍結構剛性以及消除振蕩負載下的微動。
鎖緊滑塊為純機械式鎖緊結構，應用于需要附加剎車和夾緊功能的場合。
阻尼滑塊可有效吸收消除振動。
1.2 產品概覽 - 直線循環滾柱軸承及導軌組件
1.3 特性 - 直線循環滾柱軸承及導軌組件
1.3.1 應用
主要應用在需要承受極高的載荷，但仍能確保高剛性和高精度的場合。
預載的直線導軌尤其適用于大行程的機床行業。

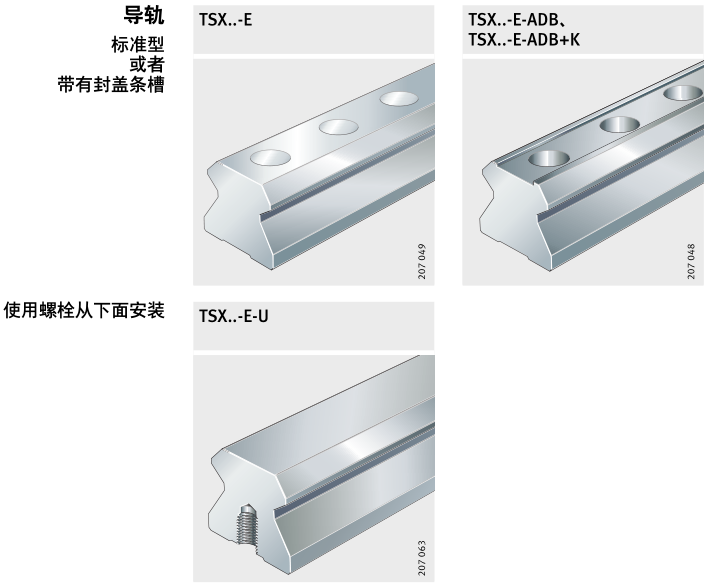

直線循環滾柱軸承及導軌組件有滿滾柱設計和帶鏈?zhǔn)奖３旨茉O(shè)計。直線導軌系統包括至少一個滾柱滑塊、一根導軌及塑料填塞片。
1.3.2 X-life
直線循環滾柱軸承及導軌組件是X-Life質量的直線導引系統。意味著提升的技術特性，堅固耐用并且運行壽命長。
1.3.3 滿滾柱
RUE.. -E 系列為滿滾柱。
由于具有最大可能數量的滾柱，滿裝圓柱滾子直線導軌的承載能力和剛性極高。
1.3.4 帶鏈?zhǔn)奖３旨?/span>
RUE.. -E-KT 系列與滿滾柱設計相比，滾動體由鏈?zhǔn)奖３旨軐?dǎo)引。該設計比滿滾柱設計的噪音更低。
但是由于保持架鏈的原因，在負載區的滾動體數目會有所減少。由于鏈?zhǔn)奖３旨馨姹舅没瑝K均為加長型，所以基本額定載荷和剛性特性與滿裝滾子的標準型滑塊相似。
二、四列直線循環滾珠軸承及導軌組件
2.1 概述
2.1.1 滿滾珠

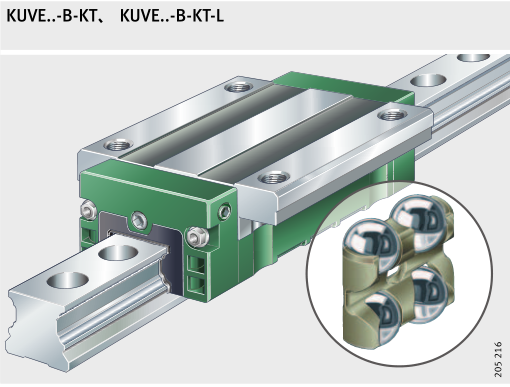

KUVE..-B 是滿滾珠的設計，因此具有較高的承載能力。
因此它適用于高的承載能力和剛度并且動態特性要求高的場合。
2.1.2 帶球兜型保持架
直線循環滾珠軸承及導軌組件 KUVE..-B-KT 具有球兜型保持架，這些球兜保證滾動體彼此分開，因此避免了碰撞噪音，實現了運行時低噪音。

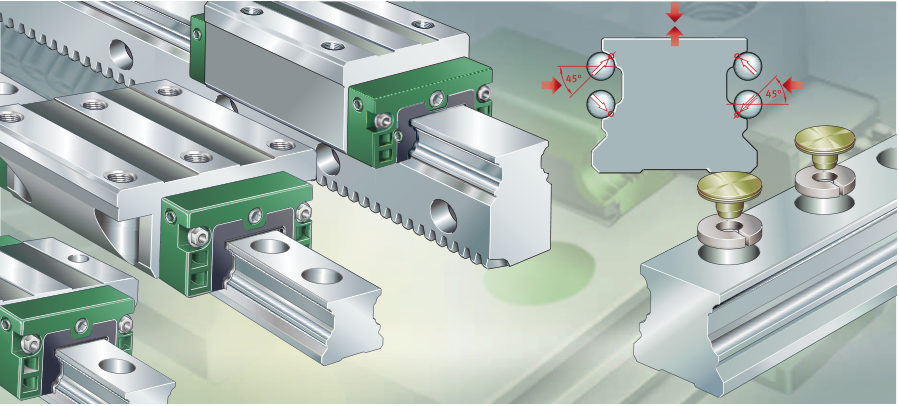

2.1.3帶齒的導軌（齒位于導軌下面或者齒位于導軌側齒）

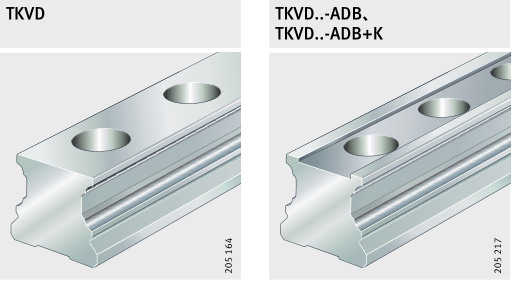

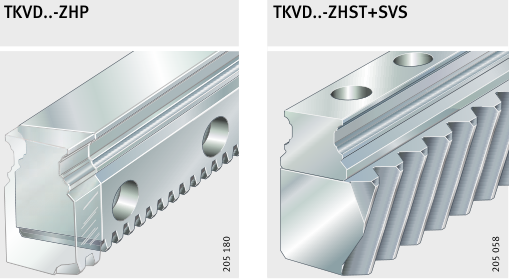

為了驅動導軌，可以使用 KUVE..-B-ZHP 導軌下面帶有右旋的斜齒，或者齒條 ZHST..-SVS + 導軌 TKVD 的組合，斜齒位于側面。相對于沒有齒的導軌，這些設計更加的實用，允許簡單的周邊結構，為直線軸承的布置提供了更多的方便。
2.1.4 集成電磁測量系統
直線循環滾珠軸承及導軌組件和電磁測量系統的組合為需要精確測量移動距離的應用，提供了緊湊的和高性價比的解決方案。通過絕對數字式或者增量式測量方法進行測量。
2.1.5 附件
KUVE 系統具有廣泛的附件。
包括導軌的填塞片和封蓋條，還有合適的安裝工具。
對于潤滑和密封，包括 KIT 系統，例如長效潤滑單元、鋼片刮屑片、端部密封件和密封條。
對于帶齒的導軌系統，有變速箱、馬達和傳動軸。

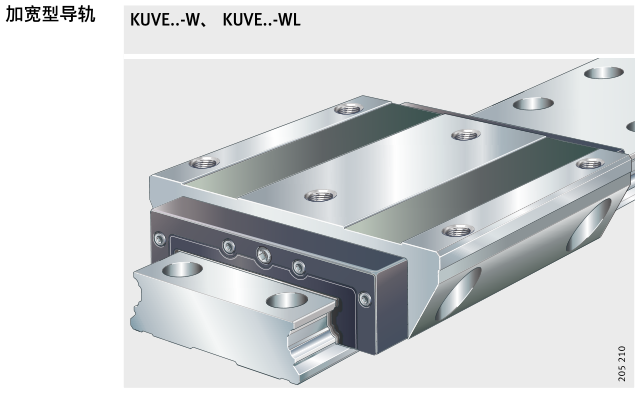

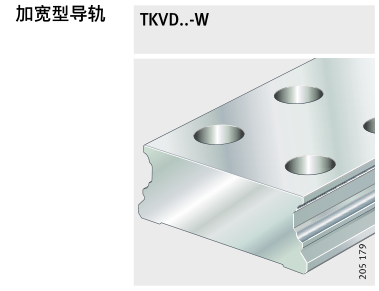

2.2 產品概覽 - 四列直線循環滾珠軸承及導軌組件
2.3 特性
2.3.1 四列直線循環滾珠軸承及導軌組件
是直線導引系統中產品范圍最廣泛的一類。具有較高的承載能力和剛度，用于要求高的載荷，好的動態性能，運行位置精確和運行摩擦低的場合，導引系統是有預載荷的，行程長并且不受限制。
根據運行條件，加速度最大可以達到150 m/s2,速度最大可以達到360 m/min。當計劃使用附件并且速度> 180 m/min,請聯系我們。
系統有滿滾珠和帶球兜型保持架兩種設計。一個直線導引系統至少包括:一個滑塊、一根導軌和塑料填塞片。四列直線循環滾珠軸承及導軌組件在標準情況下，是預先加注潤滑脂的。
2.3.2 X-life
四列直線循環滾珠軸承及導軌組件具有 X-life 的質量，經過了技術改進，更加結實耐用，并且有更長的壽命。
2.3.3 滿滾珠
系列KUVE..-B是滿滾珠的，由于具有最大可能數量的滾動體，滿滾珠的直線導引系統具有很高的承載能力和剛度。
2.3.4 帶球兜型保持架
系列KUVE..-B-KT 相對于滿滾珠設計，為了減小循環運行時的噪音，滾動體使用塑料保持架引導 - 叫作球兜。這樣，帶有球兜保持架的系統運行噪音就比滿滾珠的系統小很多。
每一個球兜型保持架容納四個滾珠，由于球兜保持架沒有采用鏈連接，因而消除了彎曲應力和張應力，特別是在回轉區表現更為明顯。
（End）
（本期介紹到此結束，更多產品技術問題請咨詢青島盛達利機電科技有限公司）
