本期內容：X-life設計的M系列高速主軸軸承
機床主軸 (尤其是直驅電主軸)是每臺機床的核心。它們確保機床實現所需的切削性能、工件精度和表面質量。
憑借X-life設計的新型高速軸承系列，Schaeffler的主軸軸承解決方案將進一步提高電主軸的機械和熱力學承載能力，并使客戶的生產力和競爭力得到大幅提升。
集大球和小球優勢于一身的軸承系列
新型X-life設計的M、HCM 和VCM系列高速主軸軸承，Schaffler通過選配合適的球徑、密合度和內部徑向游隙，創新性的將現有小球系列的高速性能和大球系列的剛性與承載能力完美的結合到一起，如圖1所示。

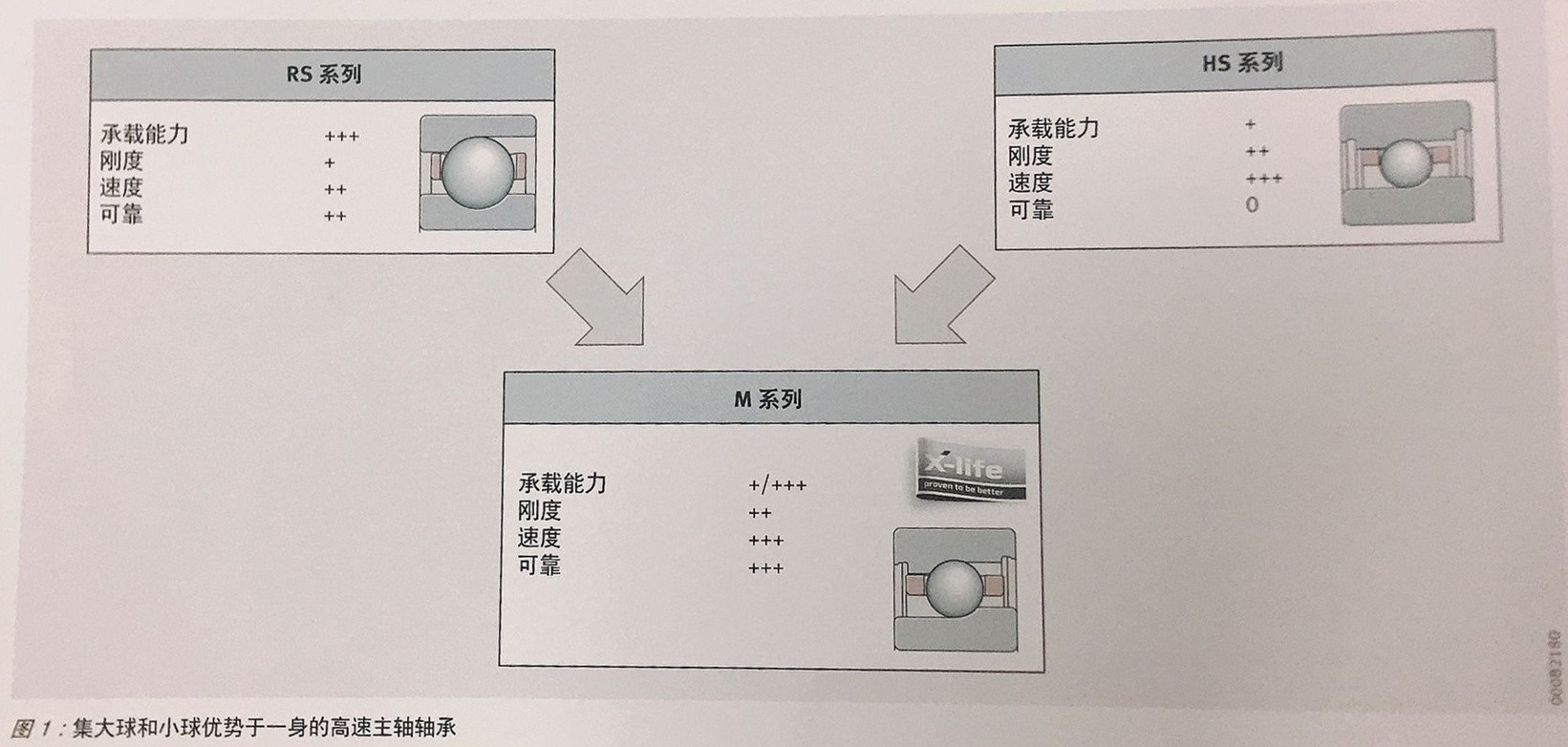

圖1 集大球和小球優勢于一身的軸承系列
優化的X-life設計內部結構，更高的熱力學和機械承載能力
新型M系列采用X-life設計內部結構，具有經過優化的摩擦特性，井且對迅速變化的熱工況具有高耐受性，例如電主軸中經常出現的工況。
內孔和軸之間過盈配合、軸和軸承座之間存在較大的溫度梯度以及軸高速運轉，這些外部因數減小了徑向游隙。優化的X-life結構大大降低了軸承預緊力的增加，如圖2至圖4所示。

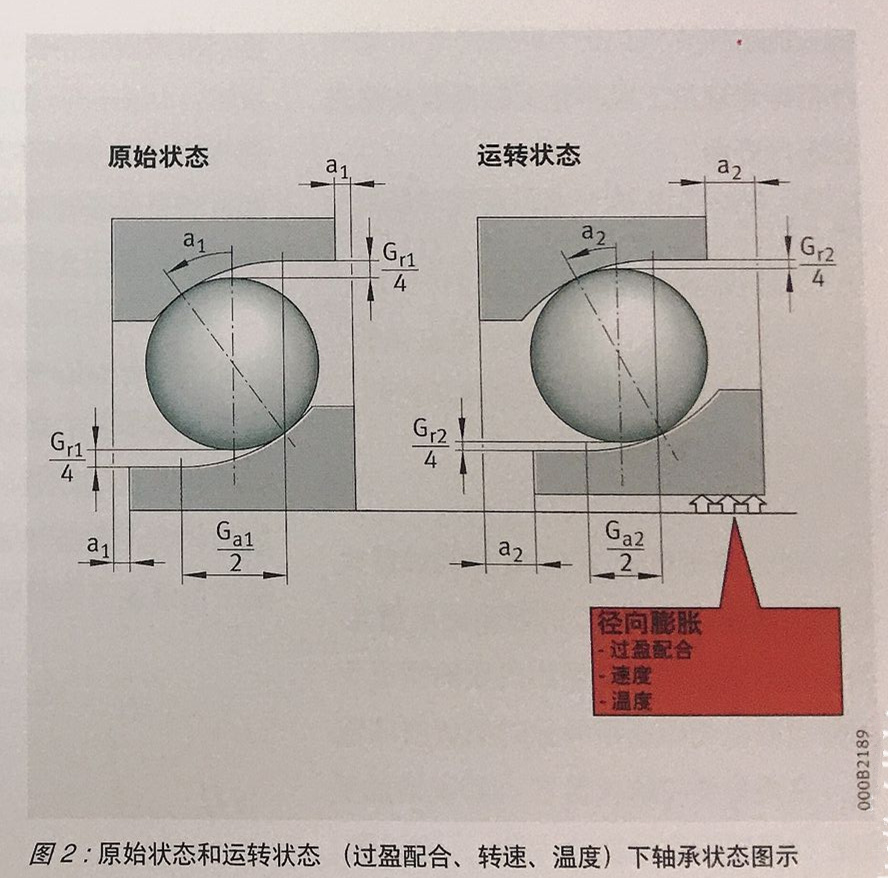

圖2 原始狀態和運轉狀態
（過盈配合、轉速、溫度）下軸承狀態圖示

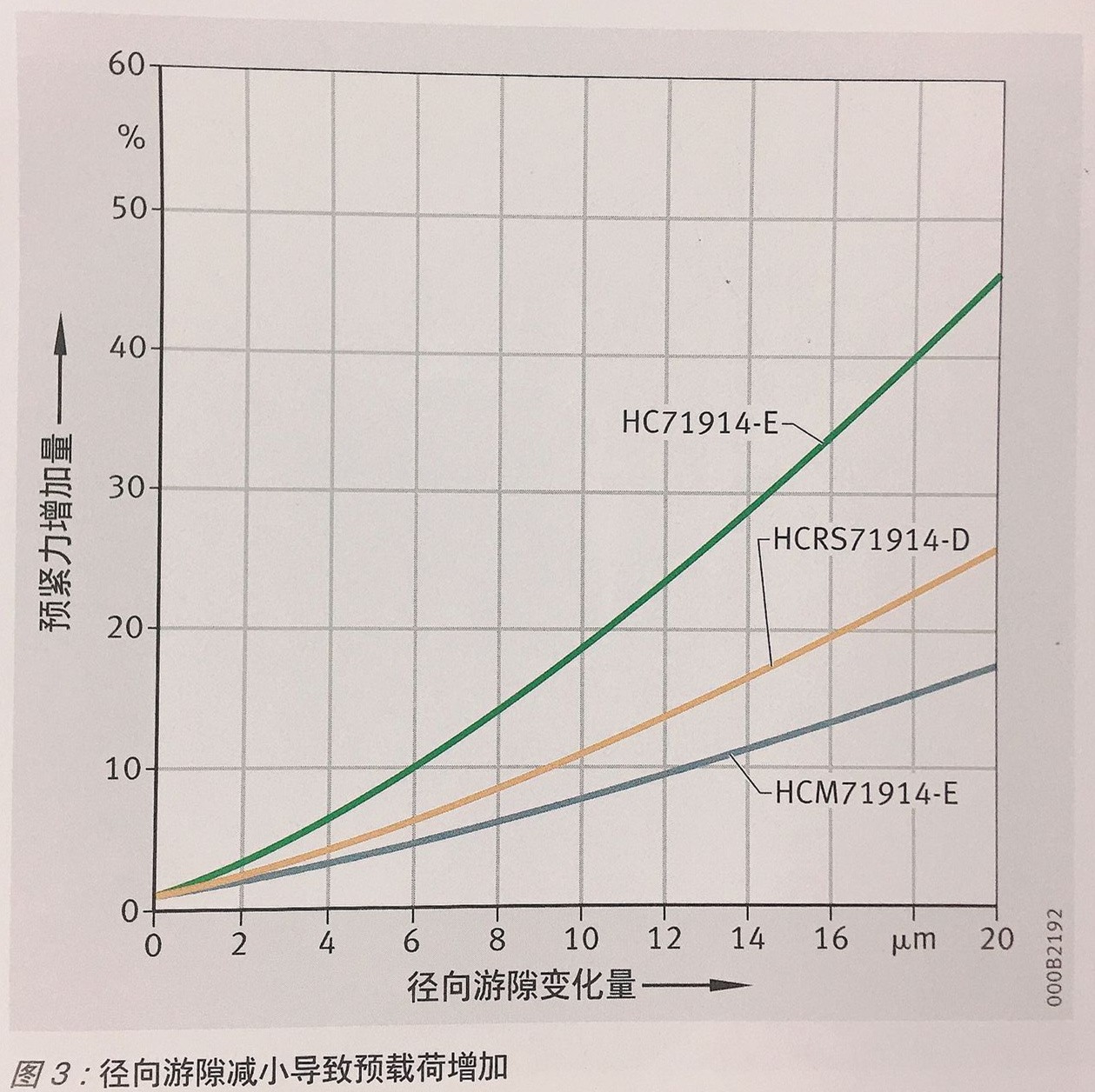

圖3 徑向游隙減小導致預載荷增加

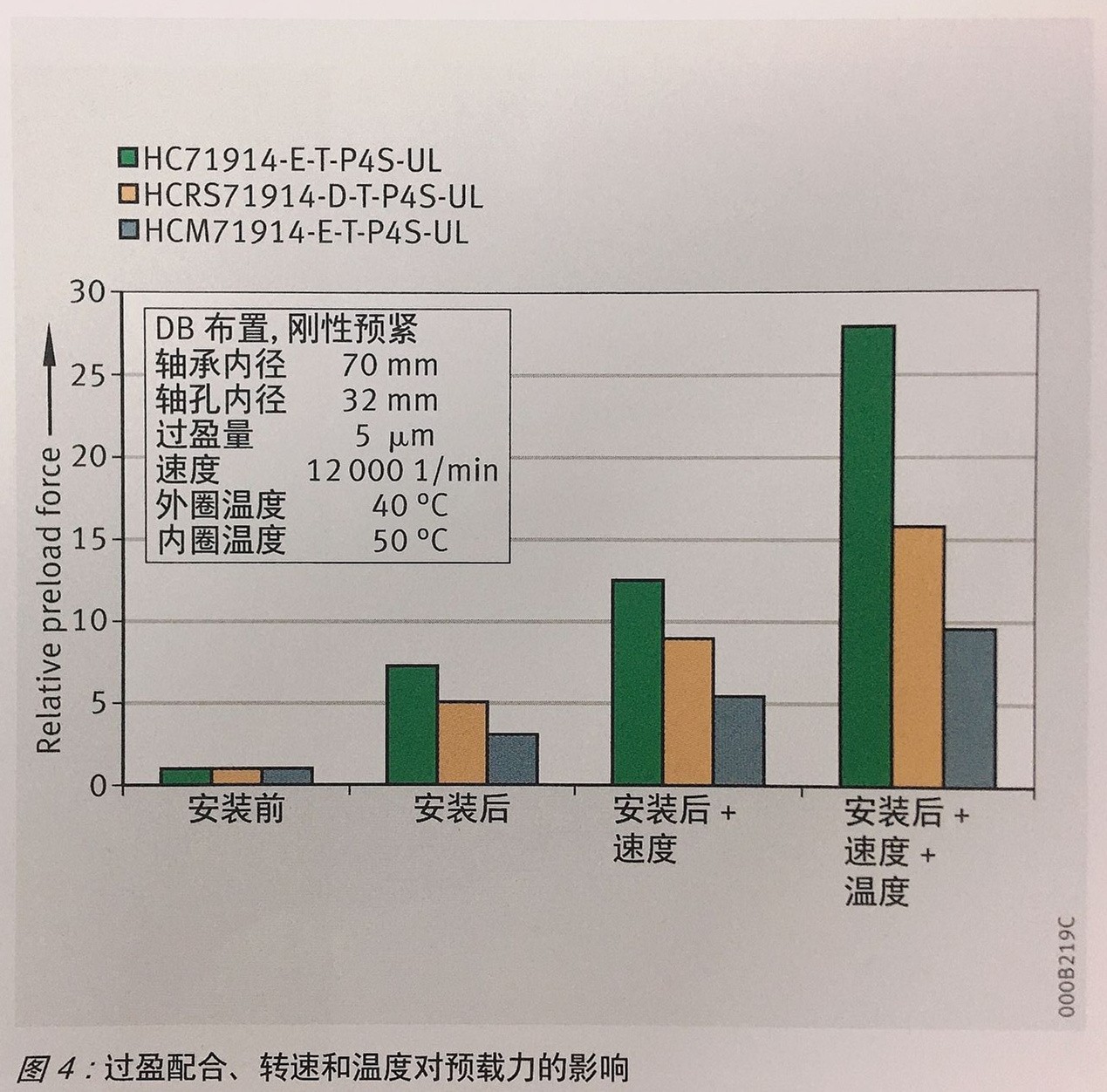

圖4 過盈配合、轉速和溫度對預載力的影響
Vacrodur
在極端苛刻的工況下最大限度提高軸承的運行壽命
除了新型X-life設計以外，還通過其他方式提高軸承性能。主要通過熱穩定的軸承設計 (該設計專為滿足電主軸的要求) 與創新的高性能滾動軸承材料Vacrodur相結合來實現。
Vacrodur具有優于100Cr6材料的巨大優勢。其超過65 HRC的超高硬度值尤為搶眼，這在潤滑油受到污染的情況下可降低顆粒物碾壓所導致的初始損壞程度。在污染受控的狀況下(即潤滑油受到礦物顆粒限定程度的污染)，測試表明Vacrodur的運行壽命幾乎是Cronidur現有基準壽命的25倍。
額定壽命試驗還表明，在潤滑良好的狀況下，Vacrodur 的額定壽命可延長13倍多。在潤滑不足的受控情況下，即在潤滑油膜較薄至極薄情況下，額定壽命甚至會延長25倍。
此外，Vacrodur 賦予軸承出色的熱穩定性。和傳統的軋制軸承鋼不同，Vacrodur熱穩定性的提高不會以犧牲硬度為代價。這些特性可在+400 ℃的超高應用溫度下保持穩定。
因此，Schaffler 還通過選用創新型高性能軋制軸承鋼Vacrodur，推出了新型X-life高速系列軸承。與現有的高性能解決方案相比，這必將進一步顯著提高電主軸的性能。
因此，此解決方案能夠使客戶的生產力和競爭力得到大幅提升。

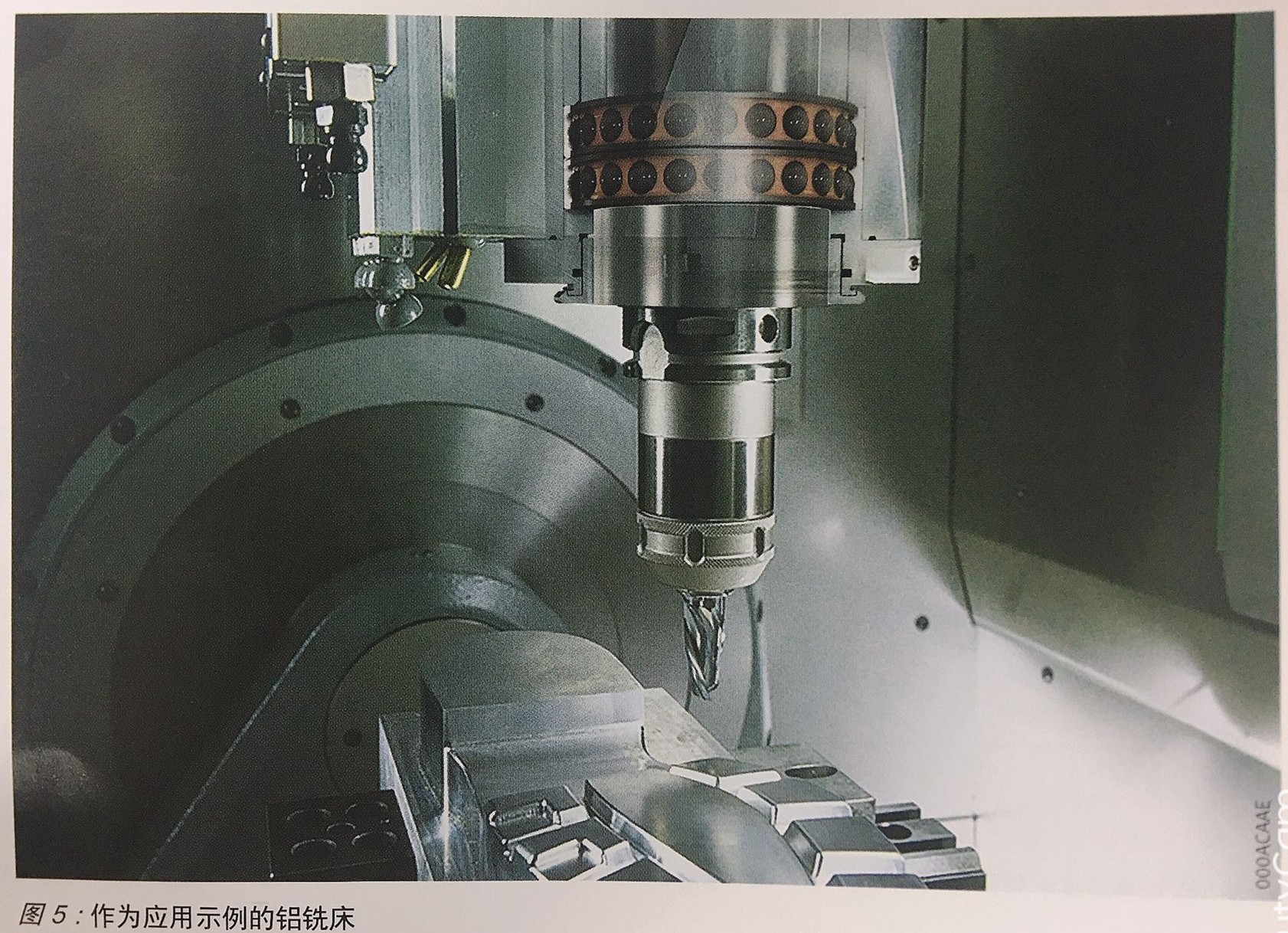

圖5 作為應用示例的鋁銑床
創新技術讓客戶受益匪淺
在以下情況下，新型超長壽命高速主軸軸承可帶來什么好處:
與標準高速軸承相比?
與Vacrodur結合使用，與現有的標準高速軸承相比?
電主軸設計中常用的小球軸承系列通常具有相對較大的接觸角(a0=25°,后綴E)。與小接觸角(例如 a0= 15°) 相比，此型號具有徑向游隙明顯更大的優勢，如圖6所示。

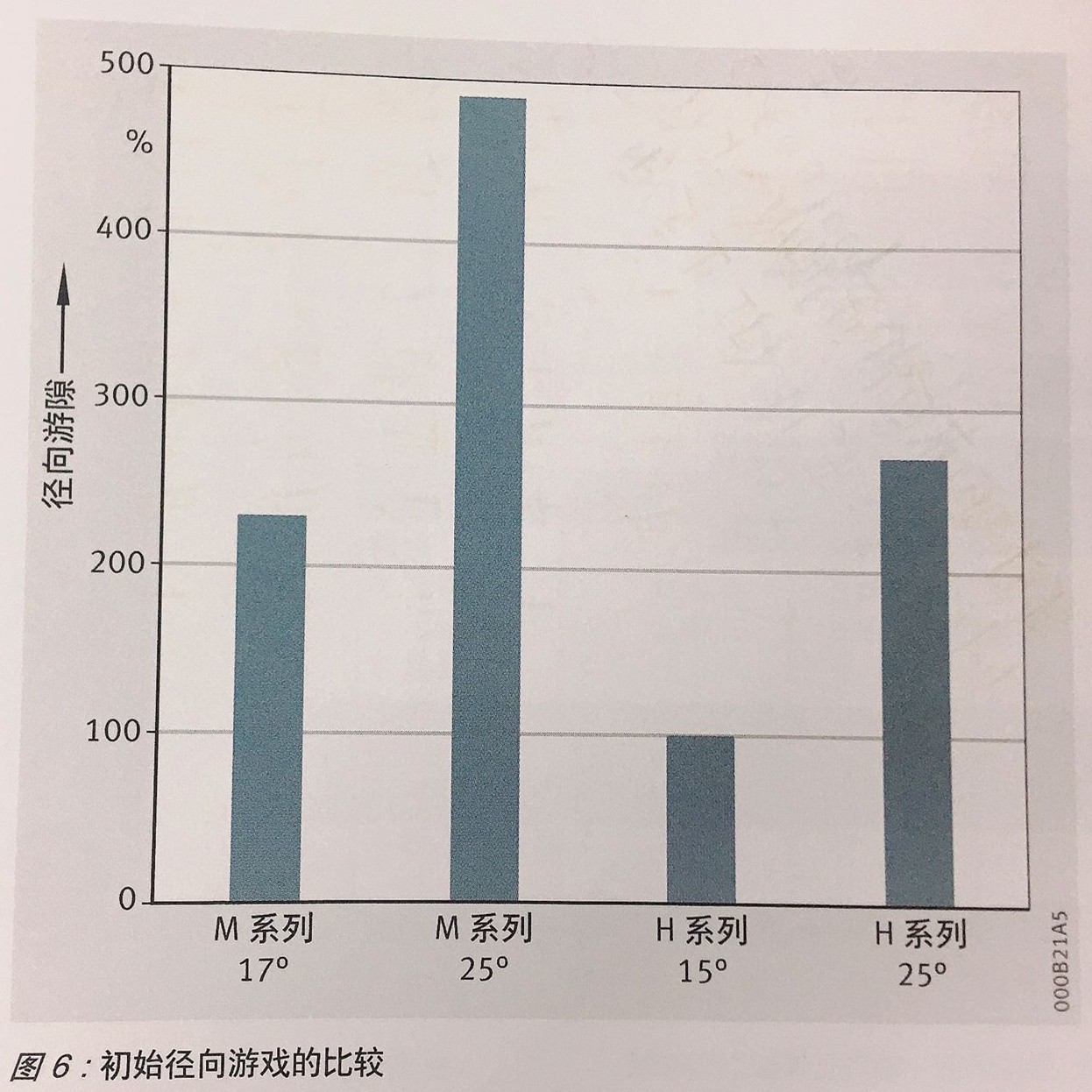

圖6 初始徑向游隙比較
這可有效防止運行中的熱限制現象。
不過，接觸角為25°的軸承在傾斜時容易達到臨界運動狀態。在此類工況下，滑動值將超出允許范圍，并且單個滾珠之間的速度差也可能達到不允許值。
要考慮的另一個因素是，盡管接觸角為25°的軸承可以比接觸角為15°的軸承支撐更高的軸向力，但是其徑向承載能力會降低。
新型M系列擁有小至17°的接觸角，顯著增加了徑向游隙。
就熱限制因素而言，M系列軸承是極其耐用的軸承解決方案，非常適用于電主軸應用中。

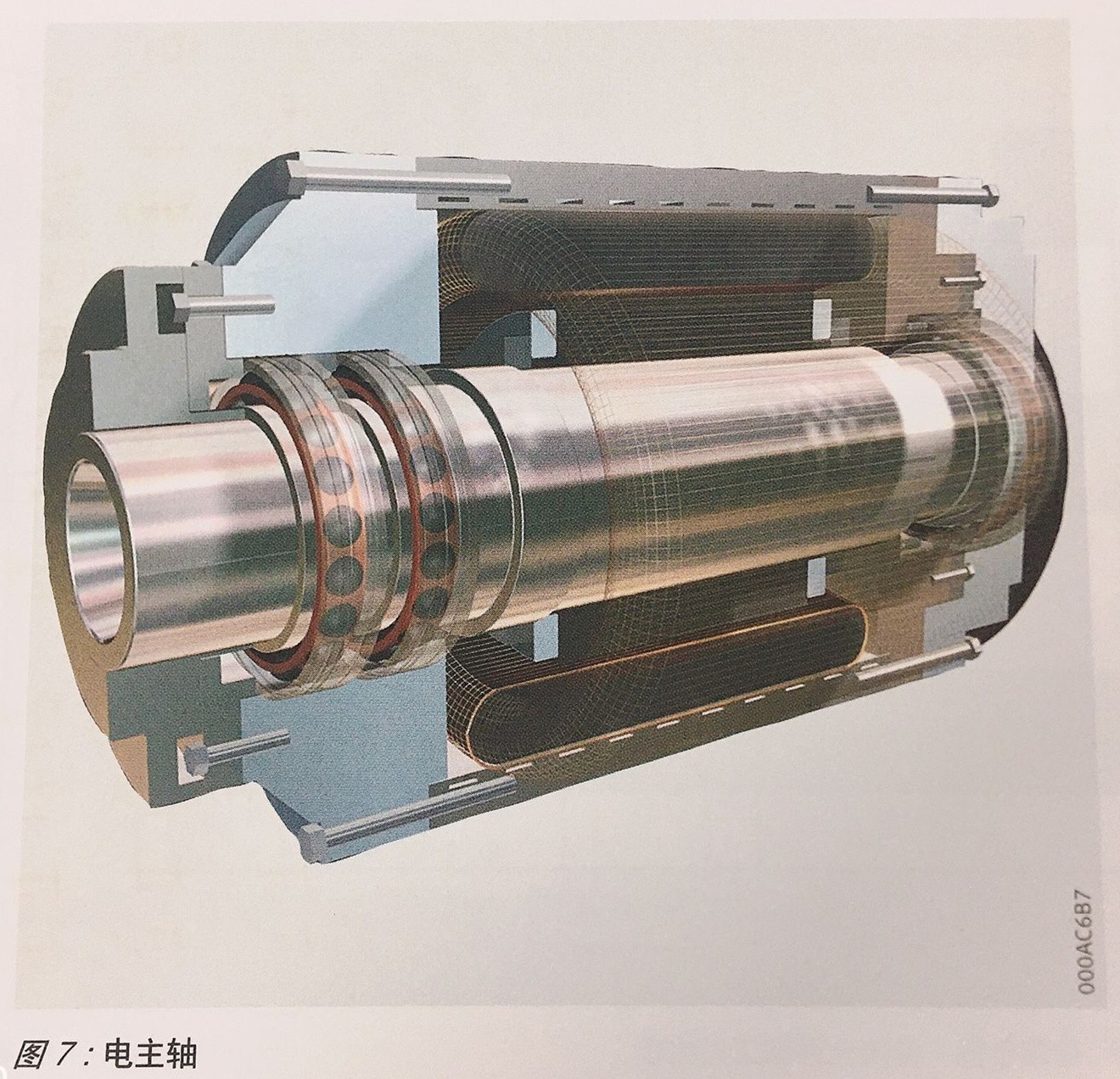

圖7 電主軸
作為應用示例的電主軸
新型M系列還可以在電主軸應用中采用小接觸角(C=17°)，而且具有充分的運行可靠性，這些優勢在特定的應用示例中會變得相當明顯。該系列軸承在軸和軸承座之間較高的溫度梯度下運行，具有平穩的運動特性和運行可靠性。
在此處所示的情形中，與具有大接觸角(25°,后綴E)的傳統小滾珠混合軸承相比，HCM 軸承 (100Cr6 材質套圈，陶瓷滾珠) 可使最大徑向承載能力增加3倍。由于HCM軸承具有較高的承載能力，較小的接觸角對軸向承載能力無不利影響。這種承載能力幾乎保持恒定。
新型X-life高速設計與創新的高性能Vacrodur材料結合起來，還可以進一步顯著增強承載能力。
在應用示例中，由陶瓷滾珠和Vacrodur材質套圈組成的Vacrodur軸承 (VCM型) 可以淋漓盡致地展現其潛力，并顯著提升性能極限。采用Vacrodur材料之后，與傳統的小陶瓷滾珠軸承解決方案相比，其最大允許加工力在徑向方向甚至可以增加7倍，在軸向方向可增加2倍，如圖8和圖9所示。
結論：
Schaffler提供的新型高速軸承系列明顯提升允許加工力。因此可以顯著提高生產力和運行可靠性。

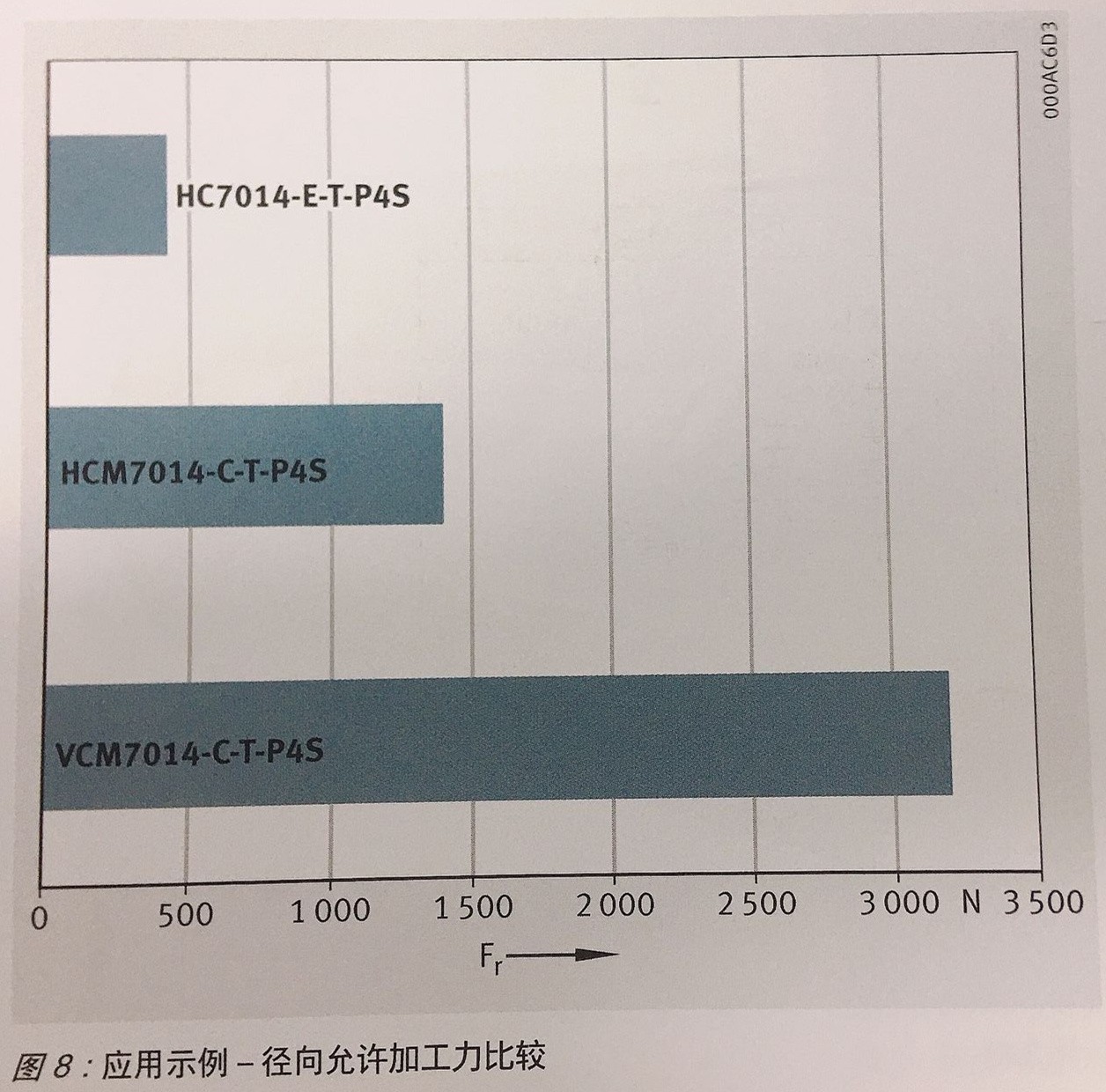

圖8 應用示例 - 徑向允許加工力比較
圖9 應用示例 - 軸向允許加工力比較
X-life高速主軸軸承概述 - 適合任何應用的卓越解決方案
新型X-life高速主軸軸承提供有三種型號，如圖10所示:
M系列:
M系列X-life高速主軸軸承的滾珠和套圈由久經考驗的軋制軸承鋼100Cr6制成。此型號為電主軸提供經濟高效的高性能軸承解決方案。
HCM系列:
HCM系列X-life高速主軸軸承配備陶瓷滾珠和軋制軸承鋼100Cr6材質的套圈。由于具有高性能以及可適應極高速工況，HCM 主軸軸承可以提高電主軸的性能。
VCM型:
VCM系列X-life高速主軸軸承也擁有由陶瓷制成的滾珠，但其軸承套圈由新型高性能Vacrodur材料制成。這種鋼材具有極高的承載能力、耐磨性和很高的耐熱性能，尤其是在潤滑不足或受到污染等潤滑不良的狀況下。與傳統的解決方案相比，VCM系列主軸軸承尤其能為電主軸提供全新的設計自由。

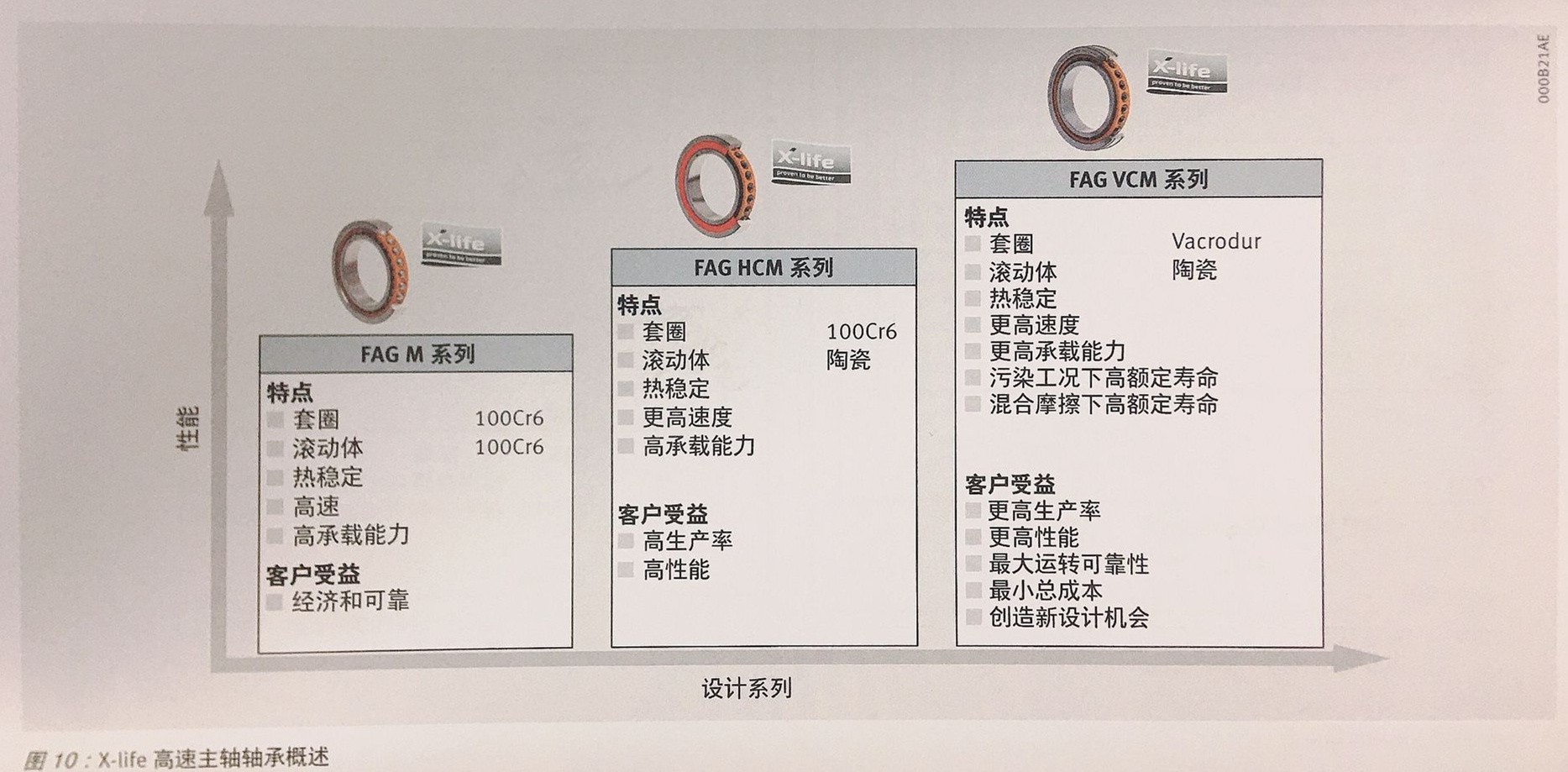

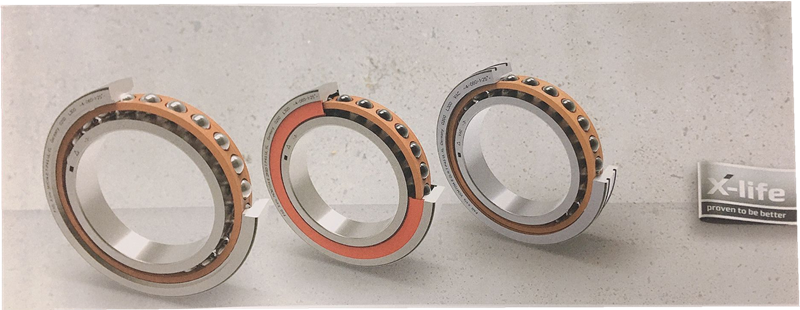

圖10 X-life高速主軸軸承概述
X-life高速主軸軸承的設計型號
M、HCM和VCM系列X-life高速主軸軸承提供有70和719系列尺寸，標稱接觸角為17° 和25°。還有三種預載荷可供選擇。
和主軸軸承的標準做法一樣，這些軸承也擁有萬能配對功能，這表示單個軸承和軸承組可以實現任意所需的布置。主軸軸承可以設計為開式和閉式，還可提供“直接潤滑”型(外套圈帶有潤滑孔和0形圈)。軸承可用內徑代碼介于05至26之間，如圖11所示。

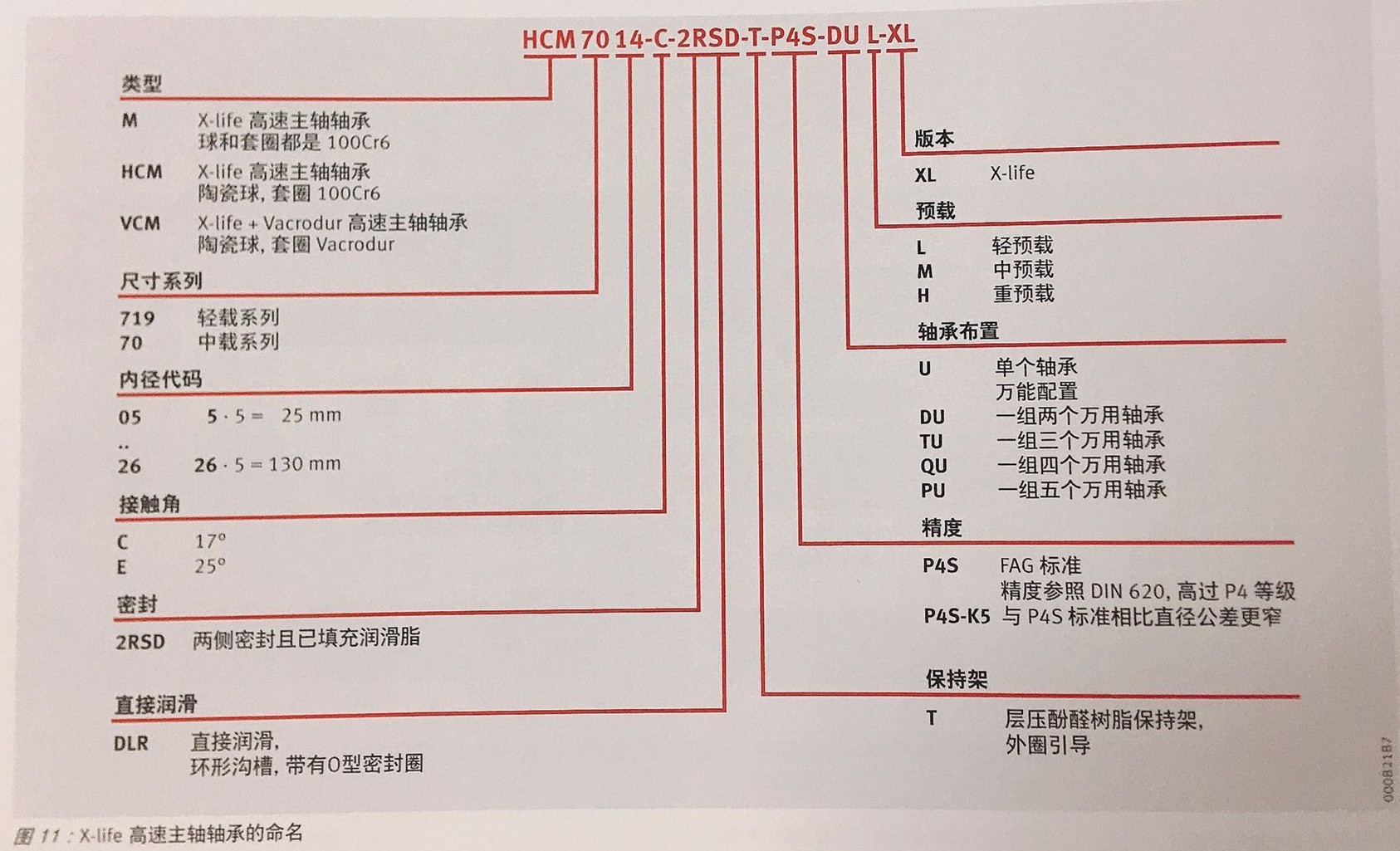

圖11 X-life 高速主軸軸承的命名
