青島盛達利高端新品 之 捷克KSK滾珠絲杠
2020-07-09 08:48:57
青島盛達利機電科技有限公司成立于1997年，經過20多年的行業耕耘，現已發展成為舍弗勒中國機床行業最大的授權經銷商，主打優勢產品德國舍弗勒 FAG/INA 進口軸承，公司致力于為客戶打造生態化互聯網平臺，為客戶提供一站式整體解決方案，并逐步引進了一系列機械動力傳動相關高端產品。
本期介紹產品：捷克KSK進口滾珠絲杠，此產品也將在本次青島國際機床展進行展示，敬請關注！（機床展信息詳見頁尾）

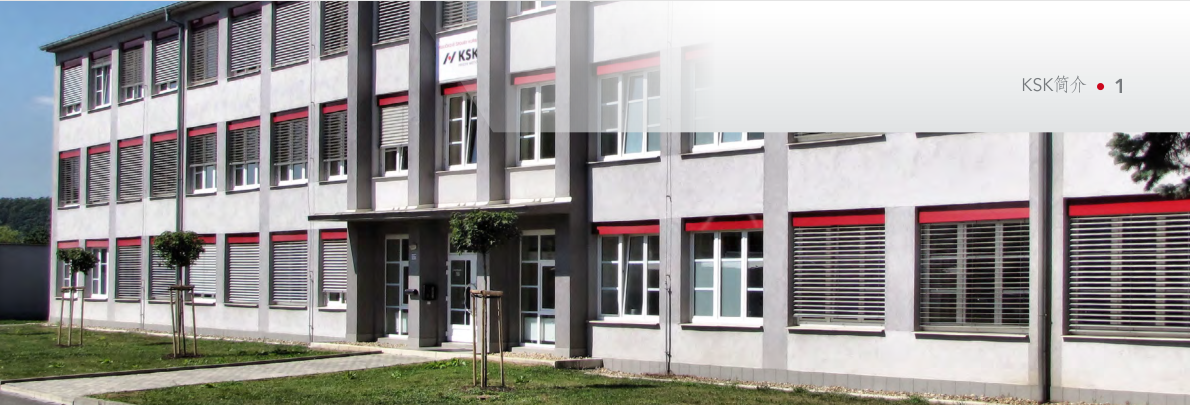

KSK從1967年開始生產制造滾珠絲杠,并將產品銷往世界各地。為了向客戶提供優質高效的產品和服務, KSK 一直不間斷的改進技術, 持續研發。
滾珠絲杠信息介紹和常見問題解答
2.1 產品應用

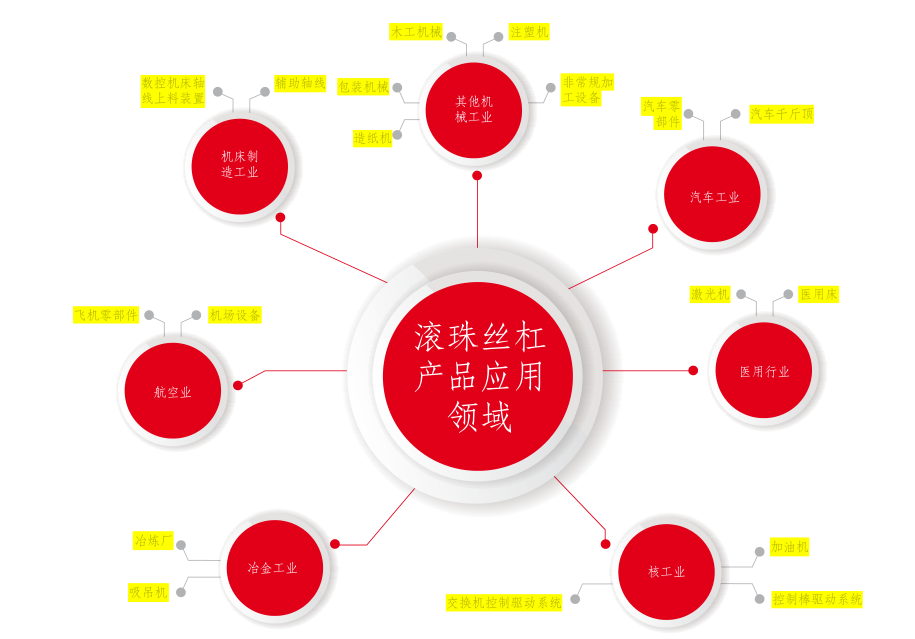

滾珠絲杠（以下簡稱BS）是將回轉運動轉化為直線運動的高效率結構元件（BS不具備自鎖功能）。具有剛性高，準確性強和耐用性等特點。滾珠絲杠因其高效的低滾動阻力而被廣泛應用于各種工業設備中。其中最常用的工業領域?yàn)椋?/span>
2.2 滾珠絲杠總成
原則上滾珠絲杠由以下部件組成
? 絲杠
? 螺母（或雙螺母）包括循環，預壓，密封和潤滑元件
? 滾珠
2.3. 滾珠絲杠螺紋的標準制造技術
滾珠絲杠的準確性和質量在很大程度上取決于制造技術。一般來說主要用到以下幾種技術：
? 研磨螺紋（精度等級可達IT1）
? 冷軋螺紋（精度等級可達T5）

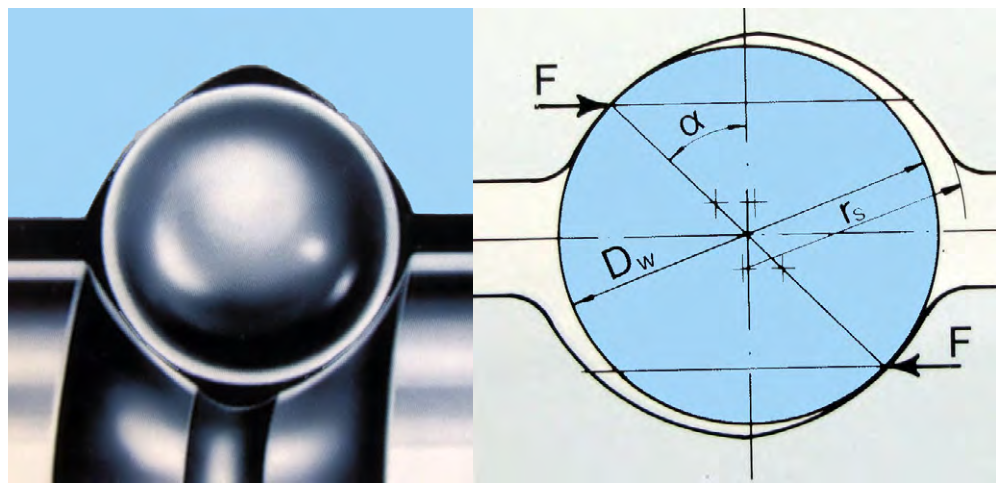

2.4 滾珠絲杠外觀
為了達到最大傳輸效率，有必要在滾珠絲杠外觀上精益求精。它是由兩個半徑相抵組成（即所謂“哥特式拱門”見下圖）。這種形狀可以為滾珠絲杠提供理想的負載比率（等級）。

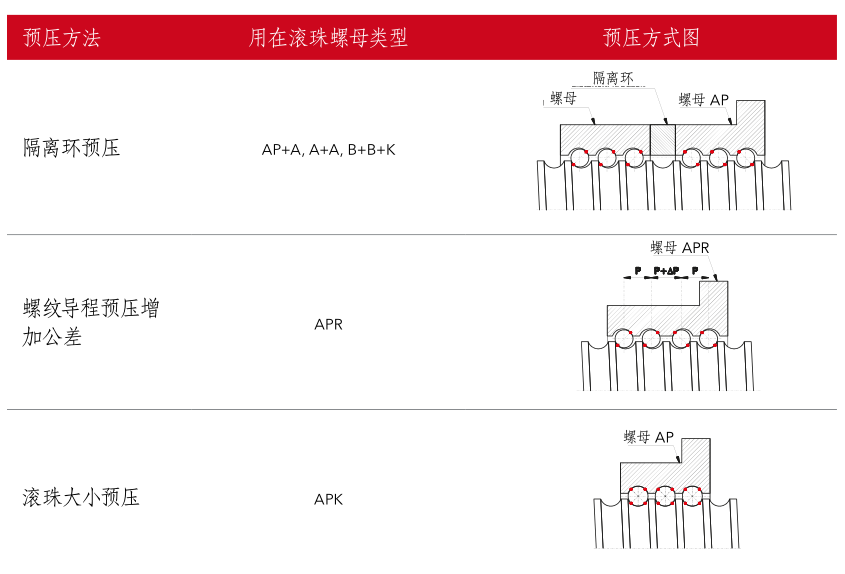

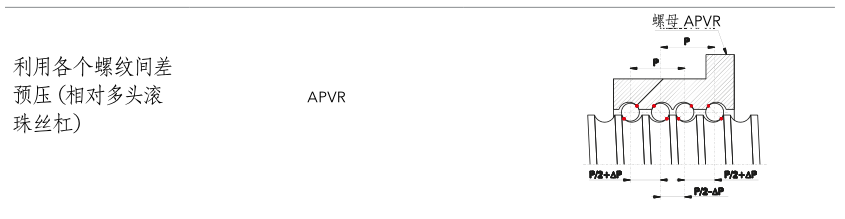

2.5 滾珠絲杠預壓方法
2.6 產生產制造滾珠絲杠的原材料以及原料熱處理
KSK根據捷克國家標準，采用 42CrMo4 ， CF53和 14 260 型號鋼鐵生產制造絲杠， 14 209 或14 109 號鋼鐵生產制造螺母。螺母和絲杠螺紋部分硬度可達 58–60 HRC 。而絲杠的核心部分和未硬化部分的最低強度為Rm = 650 MPa 。最終產品成品質量必須通過長期耐久性能測試，并通過分析產品功能性部分以達到特定的磨損極限。根據實際操作條件中得到的信息和知識，可以保證實際產品的壽命或者可以根據已知條件進行產品優化。
2.7 產品載荷（等級），剛性和再循環系統的壽命
滾珠絲杠的另一主要參數為載荷能力，主要有兩種類型載荷：
a) 靜態載荷（Co ）。靜態載荷為靜態負載是指滾珠與滾道面間承受最大接觸應力點處產生0.0001倍滾珠直徑 （ Dw ） 永久變形時所施加的靜態載荷。
b) 動態載荷（Ca ）。動態載荷為恒定載荷。在基本額定壽命為 L10 = 1×10 6 轉的條件下，滾珠絲杠理論上所能承受的恒定載荷。
滾珠絲杠的基本額定壽命。一批相同的滾珠螺母，在載荷F的作用力下以較高轉速運轉時， 90%的滾珠絲杠不產生疲勞剝落，也就是說可靠率為 90% ，直到第一次發現材料或者再循環功能出現疲勞損傷即為基本額定壽命。
滾珠傳動剛性被定義為是外部作用力Fa 與螺母軸向Δ 位移的比率：R=Fa/Δ (N ?μm)
為實現高剛度，確保消除軸向間隙，預壓力Fv被應用到傳動鏈中，這樣軸向力Fa不會在傳動中產生間隙，預壓力 Fv 滿足以下條件：Fa/Fv =2,83
因?yàn)轭A(yù)壓能夠降低傳動壽命，因此為確認 Fa 力和預壓值，有必要合理考慮滾珠絲杠負載的時間斜率。
2.8 滾珠絲杠組裝精度
滾珠絲杠需要精準的安裝。絲杠與導向軸表面平行間隙控制在 0,02 mm / 1000 mm 螺母與縱軸垂直度要在 100 mm 范圍內滿足 0,01 的公差。螺母僅能軸向加載。對于又長又窄的滾珠絲杠的設計必須保證傳動總成可以補償由于重量造成的軸變位（支撐或旋轉螺母設計修改）。

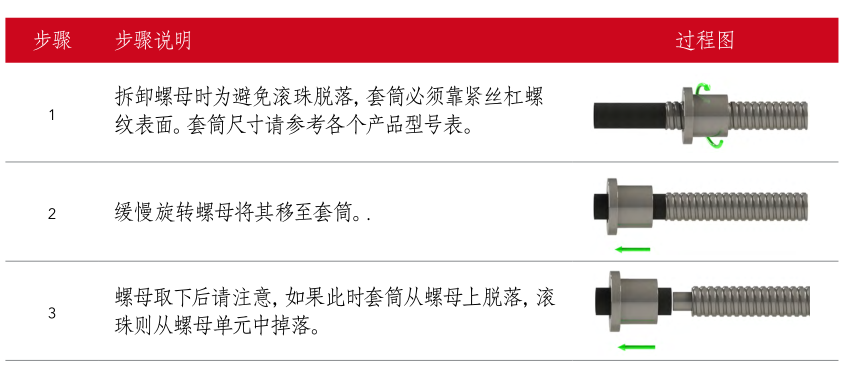

2.9 螺母組裝與拆卸
如需將螺母從成品滾珠絲杠上拆下并重新裝上，請遵循以下步驟（由于安裝拆卸不當造成的滾珠絲杠損壞，滾珠絲杠產品保修則無效）：
2020第23屆青島國際機床展覽會
展覽時間：2020年7月18-22日
展覽地點：青島國際博覽中心(即墨區溫泉二路7-1號)

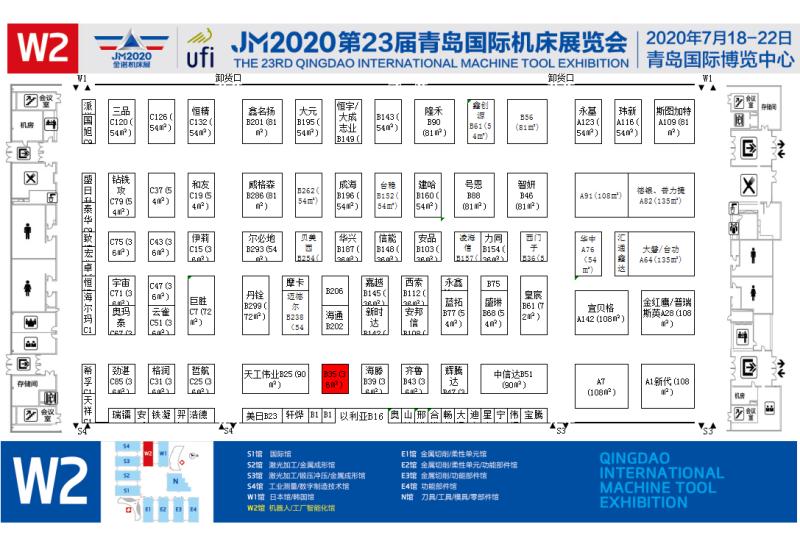

青島盛達利機電科技有限公司展位：W2館 B35
歡迎新老客戶垂詢。
