青島盛達利推新篇之二 | HEIDENHAIN 海德漢直線光柵尺

2020-07-14 08:25:23

青島盛達利機電科技有限公司成立于1997年，經過20多年的行業耕耘，現已發展成為舍弗勒中國機床行業最大的授權經銷商，主打優勢產品德國舍弗勒 FAG/INA 進口軸承，公司致力于為客戶打造生態化互聯網平臺，為客戶提供一站式整體解決方案，并逐步引進了一系列機械動力傳動相關高端產品。

本期介紹產品：HEIDENHAIN 海德漢直線光柵尺，此產品也將在本次青島國際機床展進行展示，敬請關注?。C(jī)床展信息詳見頁尾）

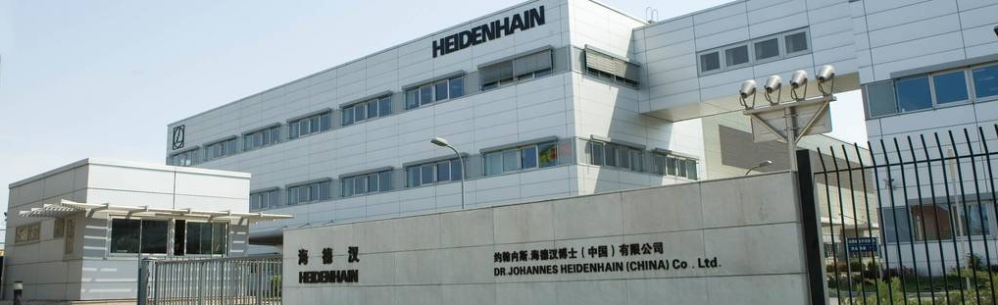

海德漢HEIDENHAIN公司是全資擁有的附屬公司，總部在德國。海德漢研制生產光柵尺、角度編碼器、旋轉編碼器、數顯裝置和數控系統。海德漢公司的產品被廣泛應用于機床、自動化機器，尤其是半導體和電子制造業等領域。

海德漢公司的產品是機床和大型設備高效和有效工作的保證。自1948年海德漢公司在德國Traunreut重建后，現已累計交付超過500萬套直線光柵尺，1100萬套旋轉編碼器和角度編碼器，460,000臺數顯裝置和近235,000套TNC數控系統。

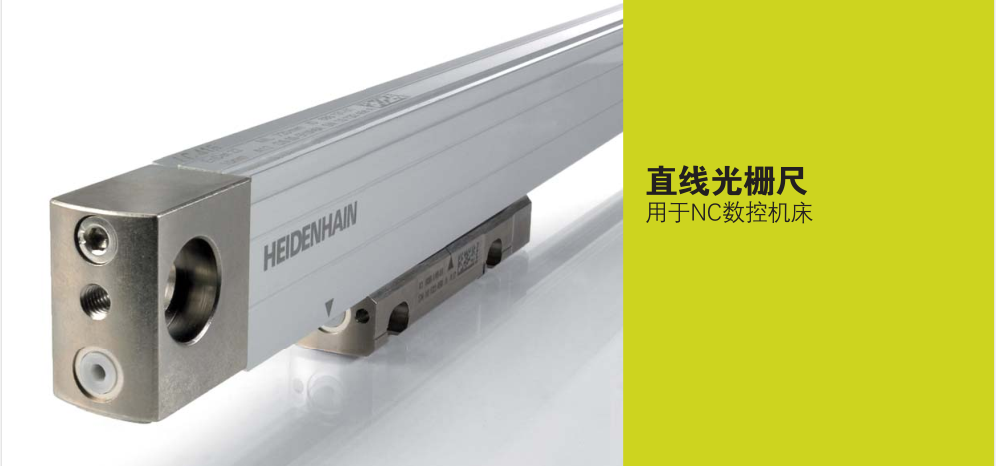

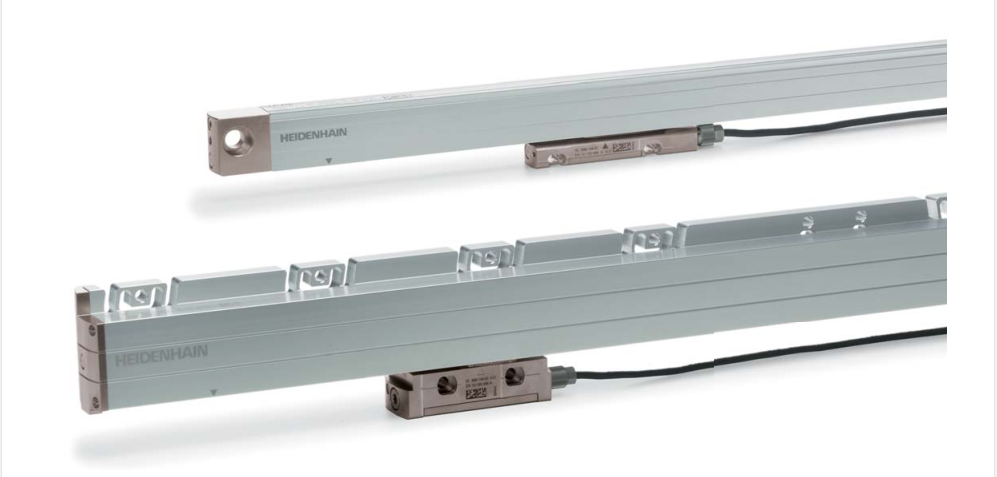

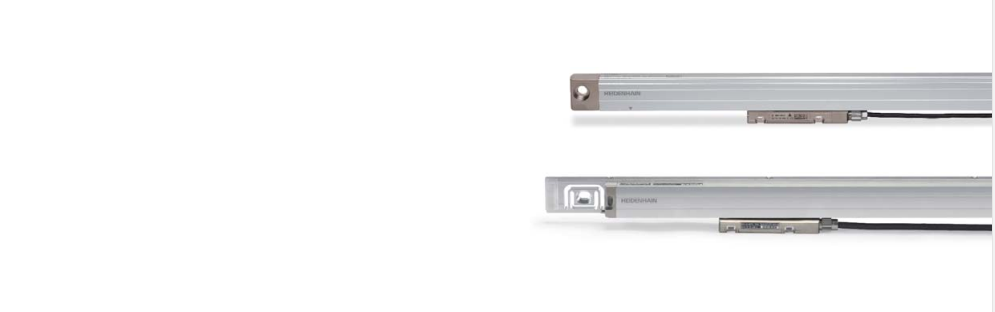

一、NC數控機床用直線光柵尺

海德漢公司用于數控機床的直線光柵尺幾乎可以適應任何應用。它是所有進給軸為伺服控制環控制的機器和設備的最佳選擇，例如銑床、加工中心、鏜床、車床和磨床。直線光柵尺的動態性能優點，允許的運動速度高，沿測量方向的加速性能使其不僅能滿足常規軸高動態性能要求，也能滿足直接驅動電機的高動態性能要求。HEIDENHAIN海德漢也提供其它應用所需的直線光柵尺，例如

? 手動操作機床

? 沖壓機和彎板機

? 自動化生產設備

直線光柵尺優點

直線光柵尺測量直線軸位置過程期間沒有任何其它機械傳動件。用直線光柵尺的位置控制環中包括全部進給機構。機械運動誤差被滑板中的直線光柵尺檢測和被控制系統電路修正。因此它能消除潛在多項誤差源。

? 滾珠絲杠溫度特性導致的定位誤差

? 反向誤差

? 滾珠絲杠螺距誤差導致的運動特性誤差

因此，直線光柵尺是高精度定位和高速加工機床不可或缺的基礎技術手段。

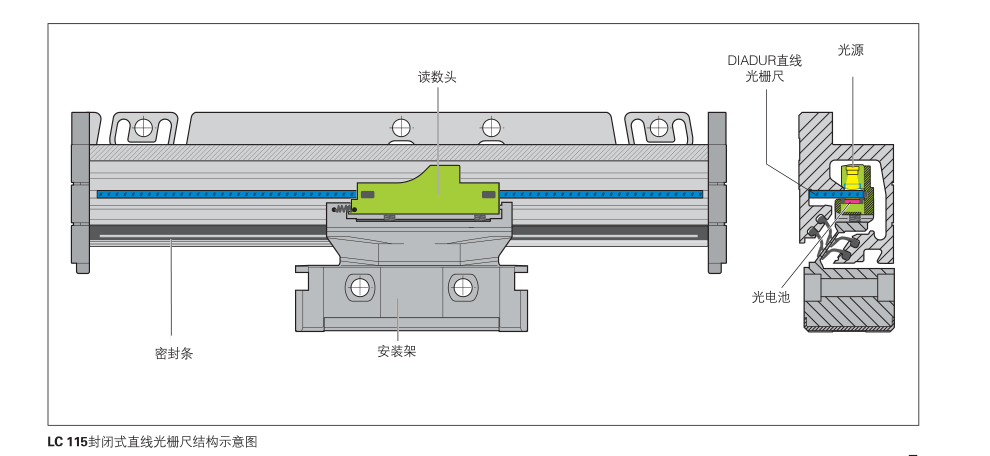

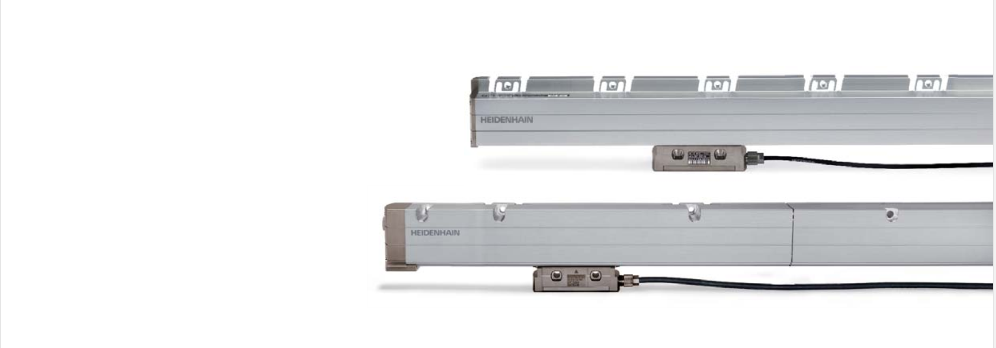

機械結構

用于數控機床的直線光柵尺為封閉式結構：鋁殼保護光柵尺、讀數頭和導軌，避免灰塵、切屑和切削液進入。自動向下壓的彈性密封條保持外殼密封。讀數頭沿光柵尺的小摩擦力導軌運動。連接器將讀數頭與安裝塊連接在一起并補償光柵尺與機床導軌間的不對正誤差。光柵尺和安裝板間的橫向和軸向誤差允許為± 0.2 mm至± 0.3 mm，具體數值與光柵尺型號有關。

熱特性

切削速度的提高和全封閉機床的廣泛應用使機床防護罩內的溫度不斷提高。由于直線光柵尺的溫度特性直接決定機床加工精度，因此，直線光柵尺的溫度特性越來越重要。

通常，直線光柵尺的熱特性需與工件或被測對象一致。溫度變化時，直線光柵尺的膨脹或收縮特性必須確定和可重復。海德漢公司的直線光柵尺就是符合這種要求的的光柵尺。

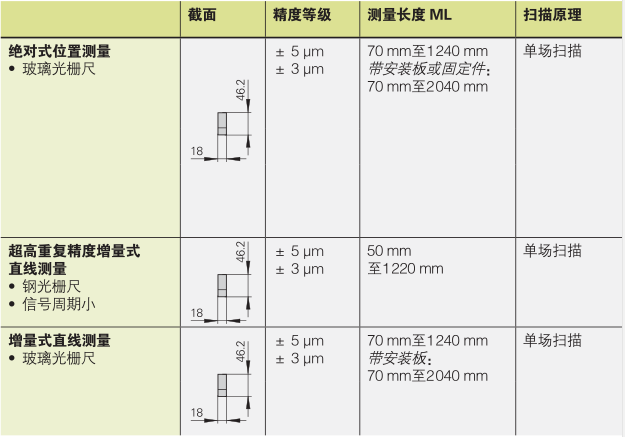

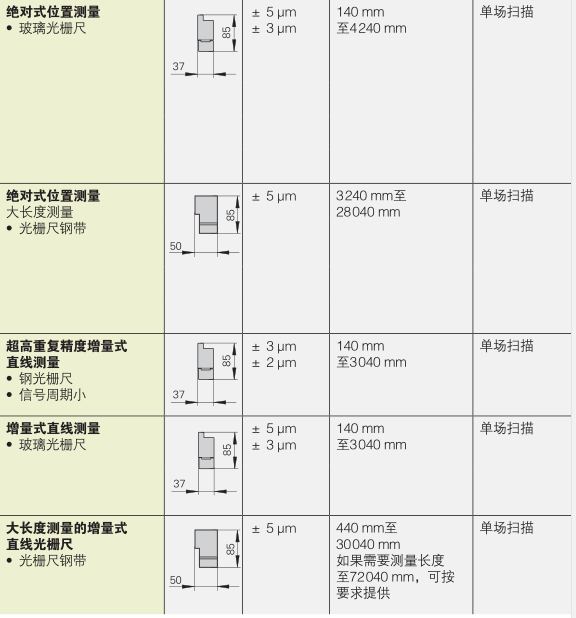

海德漢公司的直線光柵尺基體具有確定的熱膨脹系數（參見技術參數 ）。因此，用戶可以選擇最適合其應用所需溫度特性的直線光柵尺。

動態性能

機床效率和機床性能的不斷提高必然要求更快的進給速度和更高的加速度，同時還必須保持高水平的加工精度。要快速和準確地傳遞進給運動，就要求機床和直線光柵尺具有更高的剛性。

海德漢公司的直線光柵尺在測量方向的剛性非常高。這是機床能有高質量和高精度運動的前提條件。此外，光柵尺優良的動態性能還來源于其運動部件重量的進一步減輕。

可用性

機床進給軸行程非常大，三年的運動行程通常要達到10 000 km。因此，光柵尺的長期穩定和堅固可靠格外重要：它是保證機床穩定可用的基礎。

由于海德漢公司的直線光柵尺在設計中充分考慮了各個細節，即使光柵尺工作多年后依然能正常使用。非接觸的光電掃描測量基準和光柵尺殼中的讀數頭的滾珠導軌結構是光柵尺超長使用壽命的保證。這種密閉式結構和特殊的掃描原理以及壓縮空氣的正壓環境使海德漢公司的直線光柵尺具有極強的抗污染能力。完善的防護措施確保了高水平的抗電氣噪聲的能力。
